导光管日光无电照明系统 专注优质产品 创零碳环境
13451980827
导光管日光无电照明系统 专注优质产品 创零碳环境

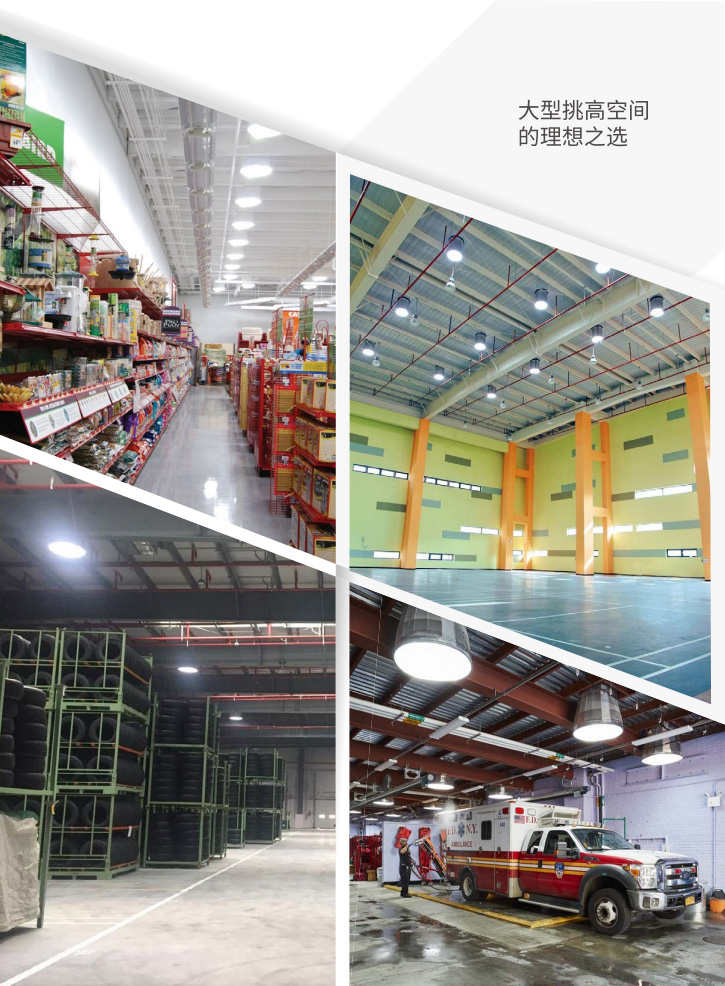

工业建筑运动场所机场会展中心大型商场
M74昊明系列模块化组件,更大直径的导光管设计,专为大型挑高开放式天花板空间提供更大的照明需求。

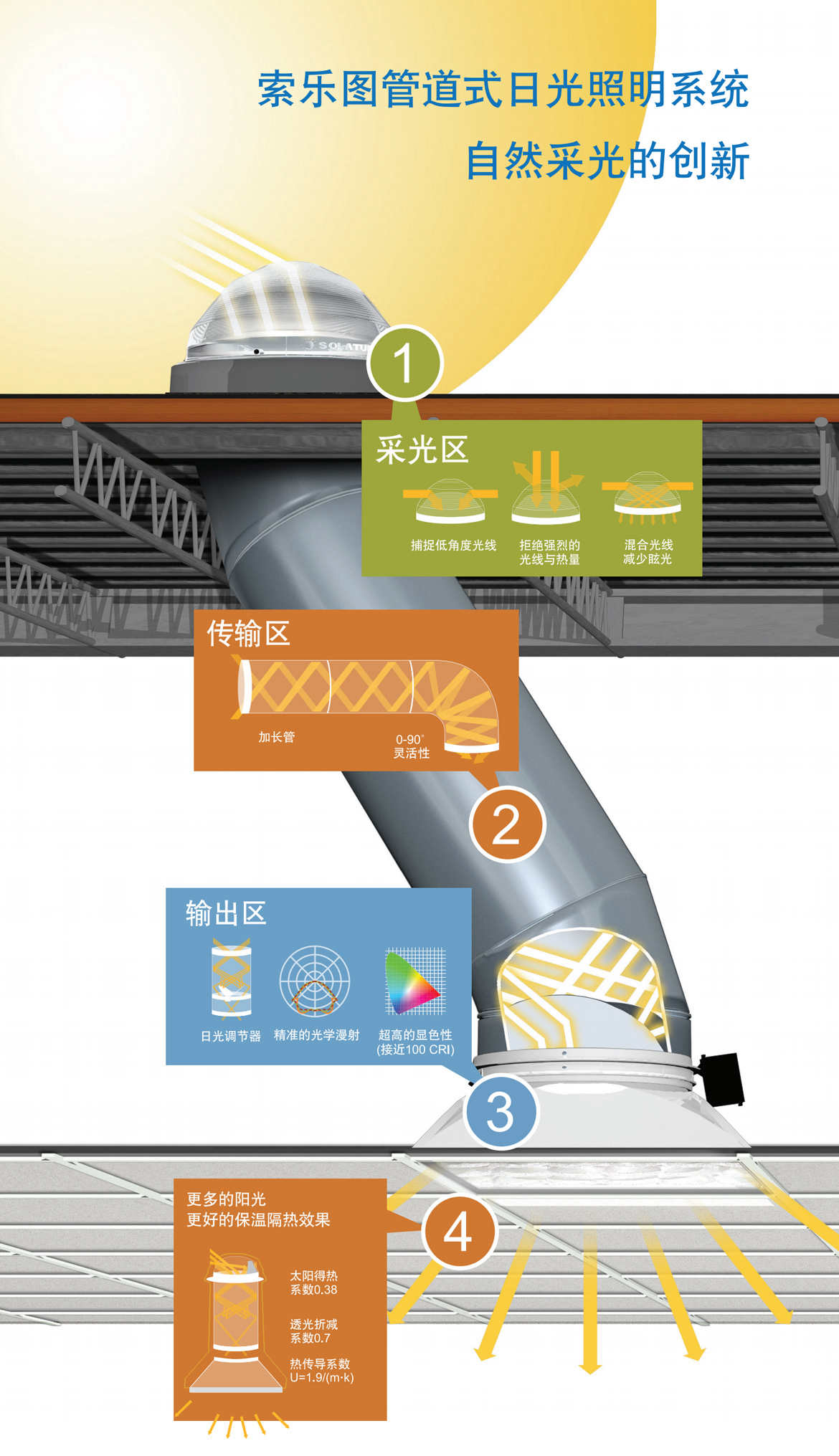

昊明系列的美丽之处在于它不是简单地用一种尺寸解决所有照明问题。它通过不同的采光罩和收集器的组合来捕捉光线,并通过加长管来传输光线,通过可选的扩光器来将光线输送到建筑中。昊明系列模块化的组件设计能满足任何大空间需求提供高效的采光效率。

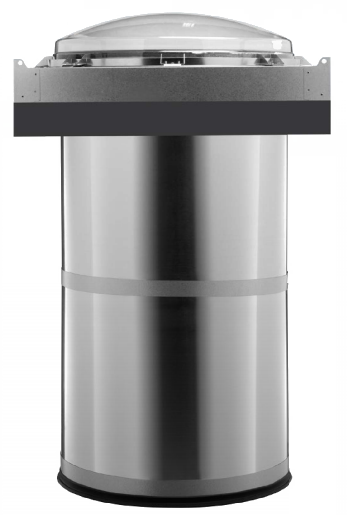

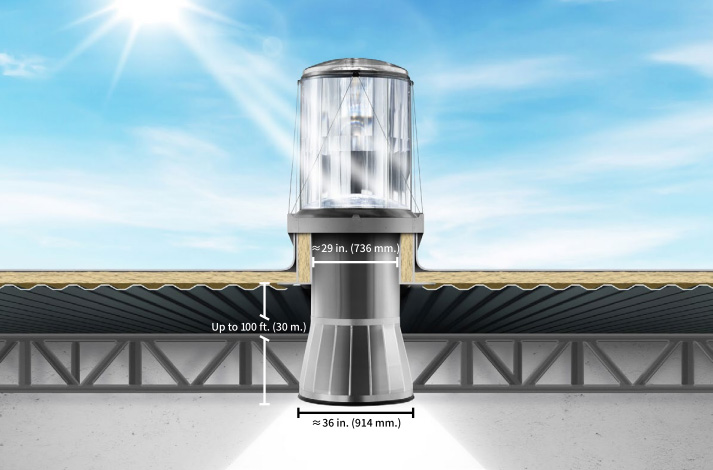

索乐图最大的管道日光照明装置 M74昊明系列，核心组件为29英寸直径 导光管，能够为吊顶高度在30m之内的 建筑空间提供自然光照明
管道直径≈29英寸(736mm) 潜在管子长度≈100英尺(30m)
这一切都始于标配采光罩,有单罩和双罩配置以及可选的安全网配件。可以使用超大的昊明集光器使得低角度的光线改变方向,使得更多太阳光向下进入管道,同时过滤掉红外射线的热量，光线捕捉变得非常强大。
单罩屋顶预装组件(双罩配置也可供选择)
带安全网的单罩屋面预装组件(双罩配置也可供选择)
SkyVault®集光增强器可装在单罩或双罩采光罩基座上
M74采用独特的底部组装组件，在高顶棚建筑应用中通过棱镜漫射器为从管道输送来的光线发散出去，也可通过选配的扩光器，将光线聚焦到任务区域。
棱镜漫射器
选配扩光器与棱镜漫射器组合

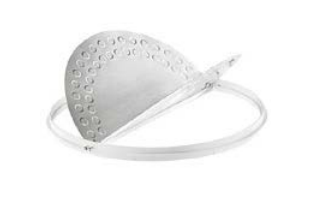

SkyVault®的隔热阻断器能降低建筑内的热量，而0-10V日光调光器能控制空间内的光照水平。
隔热阻断器
调光器

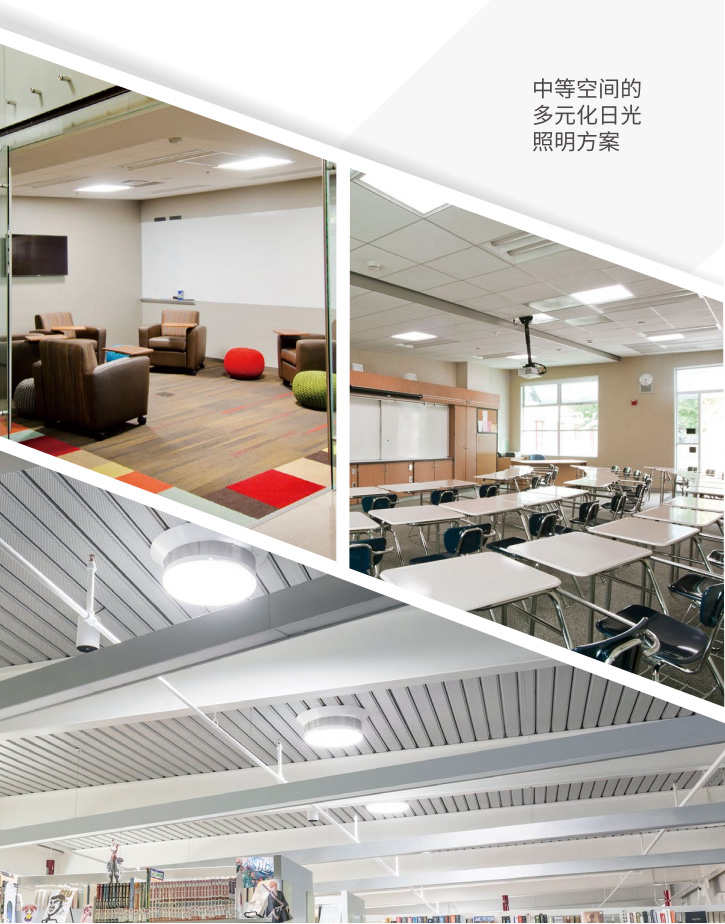

教室办公室零售店
Solarmaster®阳光大师系列被广泛用于吊顶高度在2m-9m之间的普通商业应用中。该系列产品作为日光照明已在世界各地的案例中安装了上千套,常见应用场所包括学校,办公室，零售店等。

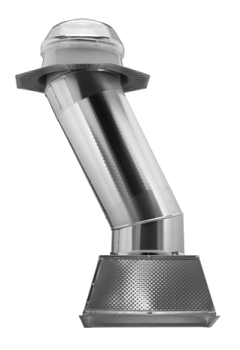

三种不同型号采光罩，不同延长管配置，同时适用开放式及封闭式吊顶应用，SolaMaster®产品为各种空间提供日光照明。

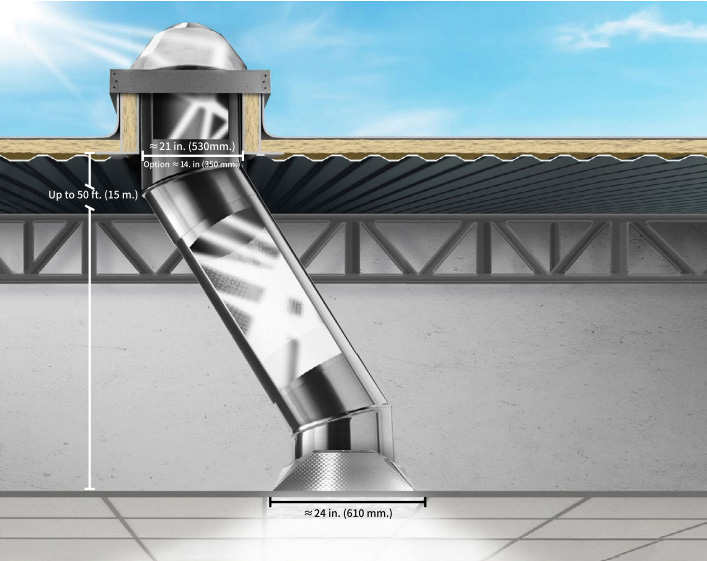

750DS的设计理念是在一整天中提供持续稳定的光。它能在早上高效采集低角度的太阳光线,正午过滤过强的太阳光线,以避免过亮的光及热量进入室内。适用于那些需要持续稳定光照的空间如学校、办公室。同时可应用于开放式或封闭式屋顶。
管道直径≈21英寸(530mm)有效管道长度≈50英尺(15m)
在日光最多的时间内提供最充足的光照水平。高效采集清晨和傍晚的低角度光线，并将收集到的正午高角度光线为室内带来最充足的光。330DS是照明配有开放式天花板室内的理想之选，它忠实地反映全天的日照表现，一天之内光照水平的变化不会对室内居住者造成不适或影响。330DS同样适用于吊顶/硬质吊顶空间应用。
管道直径≈21英寸(530mm)有效管道长度≈50英尺(15m)

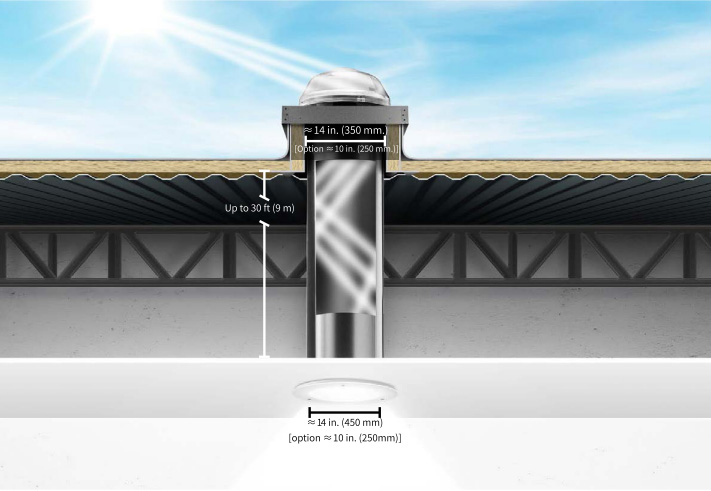

300DS为封闭式吊顶设计,是在天花板中心高度在16英寸(4m)屋顶框架或吊顶较低应用的最佳选择，300DS使自然光更为柔和,提升了终端用户的视觉享受。
管道直径≈14英寸(350mm)有效管道长度≈30英尺(9m)无论您是哪种屋面及应用场所，索乐图的防雨帽在保证不漏水的前提下满足您设计及建筑需求。
方型墩座防水帽
圆型墩座防水帽
金属屋面
平面防水帽
选择梦幻漫射器能向您展示独特的天空景象，带来无与伦比的漫射效果。传统棱镜漫射器能融合到任何设计中，并实现自然光线的明亮扩散。
两种都适用于开放及封闭式天花板应用。
开放式吊顶OptiView®漫射器
封闭式吊顶OptiView®漫射器
棱镜漫射器
棱镜漫射器
阳光大师系列提供的隔热阻断器可以降低建筑中的热量以及0-10V日光调节器能控制室内的日光水平。目前,我们推出了可调光的LED，配置原始10000流明，色温达到4000K,在保证您天花板整洁的同时,达到您白天黑夜想要的照明水平。

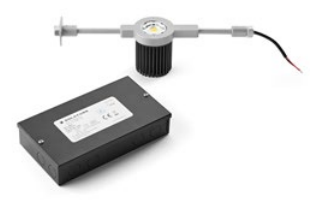

集成式LED照明套件,适用于300DS(3,250流明）和330/750DS(10,000流明)
隔热阻断器
调光器

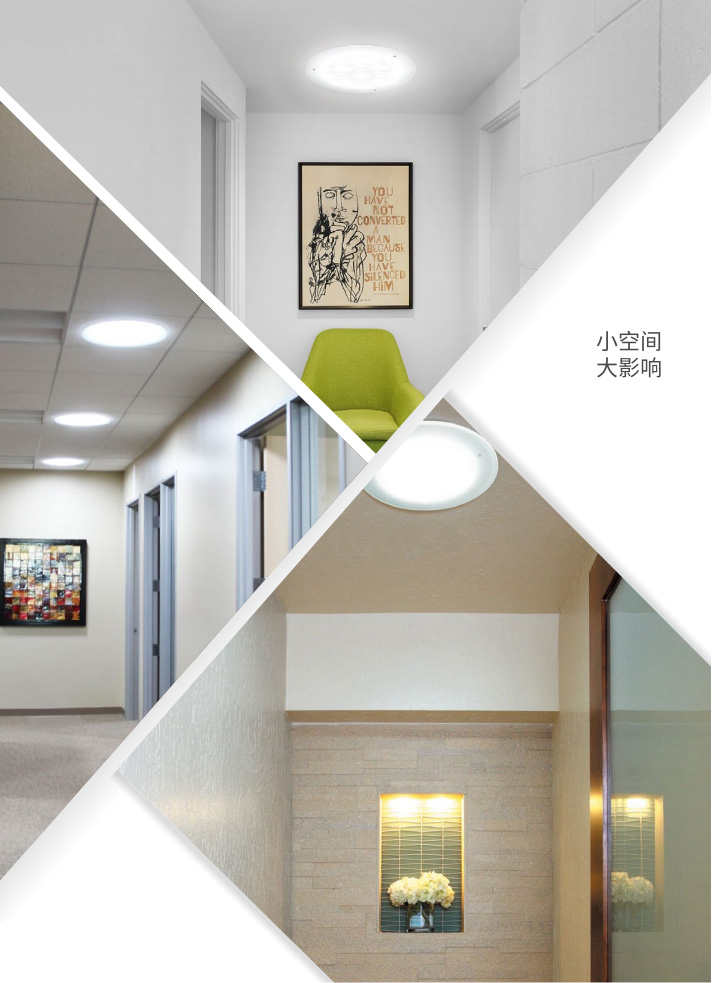

走廊门厅洗手间住宅
较小的商业空间——例如走廊、卫生间、角落和其它无法通过开窗采光的地方——经常缺乏自然光线。而索乐图明亮系列产品能以完美的方式将日光带到意想不到的、难以达到的空间。
明亮系列提供两种型号产品，160DS及290DS，两种都适用于当天花板高度低于3米或因建筑设计限制无法使用更大直径的导光管环境时。两款都可应用于硬质吊顶及开放式天花板。

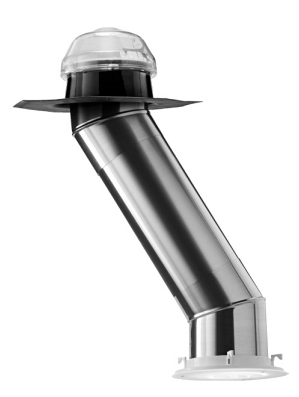

索乐图290DS是卫生间，走廊及角落这些缺少自然光照明的理想选择。
管道直径≈14英寸(350mm)有效管道长度≈30英尺(9m)

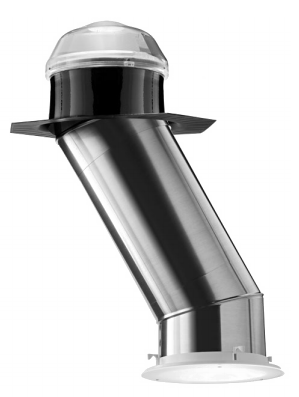

160DS 柔和舒适的自然光则更加适合应用在像衣帽间、门厅这类更小的区域。
管道直径≈10英寸(250mm)有效管道长度≈20英尺(6m)为确保采光罩装在屋面不渗水，明亮系列针对坡面及平面屋面供应各种防水帽选择，从需墩座型到自装式防雨帽。
木瓦屋面防水帽
平面防水帽
需墩座型防水帽
需墩座型防水帽
明亮系列提供多款不同款式漫射器选择，在符合硬质吊顶，开放式天花板应用同时满足您的艺术性设计要求。
经典绚丽
梦幻
凌霜
叠波
从日光调节器到集成LED组件，您可以完全掌控您想要的日光水平。
集成式LED 照明套件,适用于290DS (3,250流明)和300DS (3,250流明)
调光器
管道直径
250mm有效日光捕捉面积
1032cm²参考照明面积
14-19m²光线传输距离
6m+适合场所
卫生间、衣柜等管道直径
350mm有效日光捕捉面积
1870cm²参考照明面积
23-28m²光线传输距离
9m+适合场所
别墅地下室、房间、办公室等管道直径
350mm有效日光捕捉面积
1870cm²参考照明面积
25-33m²光线传输距离
9m+适合场所
别墅地下室、房间、办公室等管道直径
530mm有效日光捕捉面积
2129cm²参考照明面积
30-50m²光线传输距离
15m+适合场所
地下车库、场馆、工厂厂房等管道直径
530mm有效日光捕捉面积
4838cm²参考照明面积
30-50m²光线传输距离
15m+适合场所
地下车库、场馆、工厂厂房等管道直径
740mm有效日光捕捉面积
-参考照明面积
50-90m²光线传输距离
15m+适合场所
大型场馆
